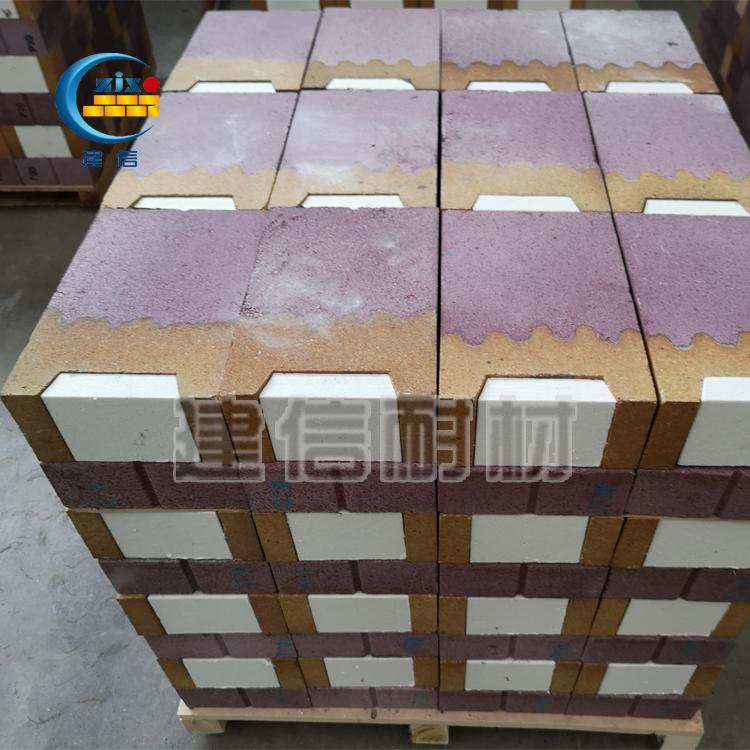

鉻剛玉莫來(lái)石復(fù)合磚是以高純度剛玉（Al?O?＞90%）、莫來(lái)石（3Al?O?·2SiO?）及氧化鉻（Cr?O?，5%~15%）為主要原料，經(jīng)高溫?zé)Y(jié)或電熔工藝制備的高性能耐火材料。其通過(guò)剛玉的高溫強(qiáng)度、莫來(lái)石的抗熱震性及氧化鉻的抗渣侵蝕性協(xié)同作用，顯著提升了綜合性能：Cr?O?與Al?O?固溶形成致密尖晶石結(jié)構(gòu)，可有效阻隔熔渣（尤其是高FeO、CaO渣系）滲透，同時(shí)增強(qiáng)對(duì)酸性/堿性介質(zhì)的化學(xué)惰性；莫來(lái)石相的熱膨脹系數(shù)低（4.5×10??/℃），能緩沖急冷急熱產(chǎn)生的應(yīng)力，抗熱震性優(yōu)于純剛玉磚。

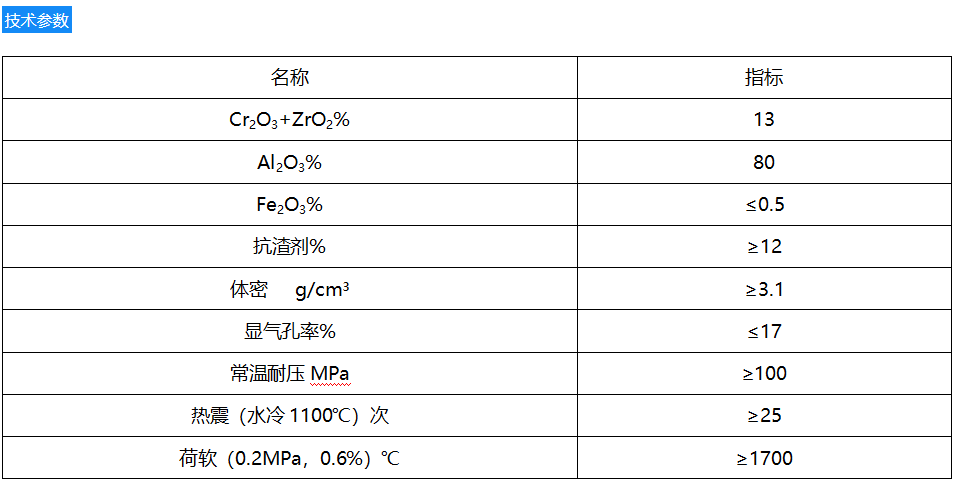

   該材料廣泛應(yīng)用于煤氣化爐、有色金屬熔煉爐及垃圾焚燒爐等苛刻環(huán)境，工作溫度可達(dá)1700~1800°C，壽命較傳統(tǒng)鉻剛玉磚延長(zhǎng)30%~50%。目前研究聚焦于優(yōu)化Cr?O?分布均勻性及引入納米添加劑，以進(jìn)一步降低氣孔率并提升抗沖刷能力。
